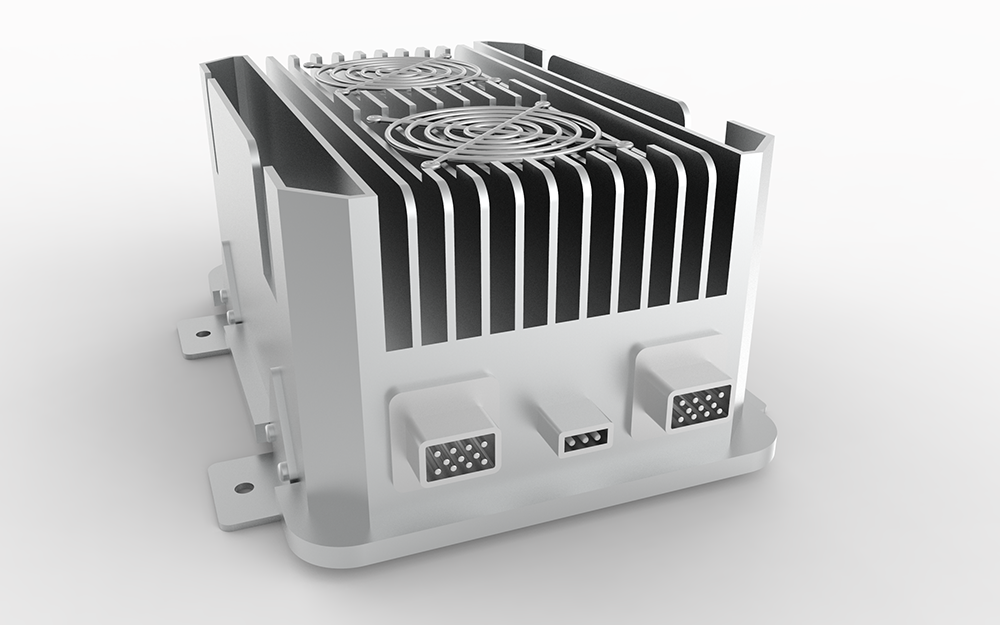

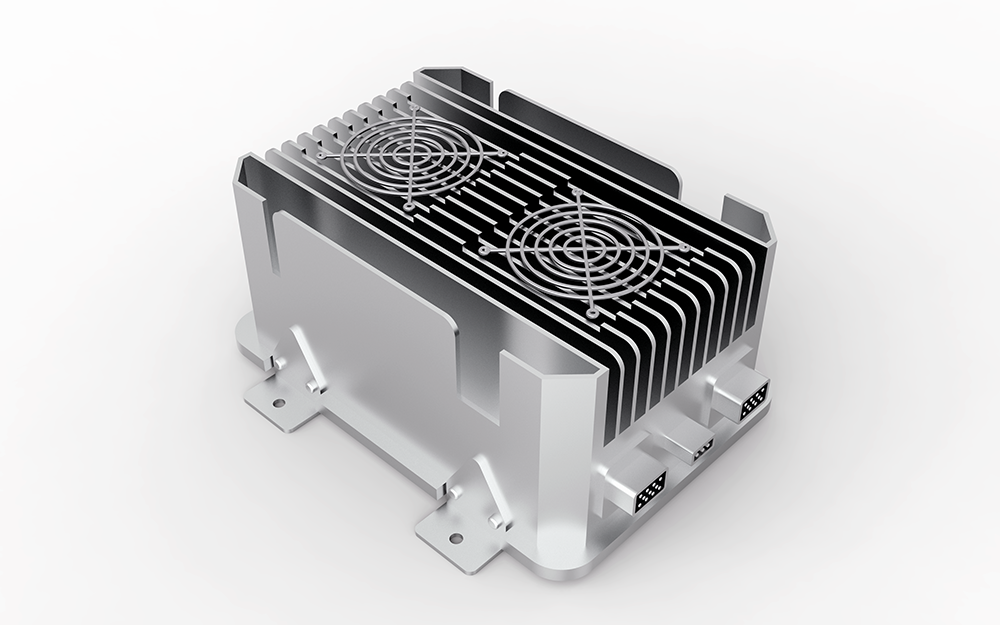

产品名：电动汽车用车载充电机（OBC）风冷
产品概述：汉宇车载充电机是严格按照车载产品设计标准ISO26262设计开发出的一款产品，此产品全部选用汽车等级长寿命高可靠性电子器件，为电动汽车可靠充电提供安全可靠的保障，本产品具备以下特点：
宽输入电压范围85-265Vac，保证电动汽车在各种电网波动下都能正常进行充电；
宽输出电压范围200-430Vdc，满足乘用车电池包充电电压需求；
产品概述
汉宇车载充电机是严格按照车载产品设计标准ISO26262设计开发出的一款产品，此产品全部选用汽车等级长寿命高可靠性电子器件，为电动汽车可靠充电提供安全可靠的保障，本产品具备以下特点：
● 宽输入电压范围85-265Vac，保证电动汽车在各种电网波动下都能正常进行充电；
● 宽输出电压范围200-430Vdc，满足乘用车电池包充电电压需求；
● 高精度输出电压电流，低纹波输出电压电流，为动力电池的寿命提供保证；
● 高转换效率，减少发热，提高寿命；
● 严酷的汽车级测试，EMC、电性能和环境等各项指标均符合相关标准，确保整车安全；
● 多种冷却方式提供选择；
技术参数
型号 | ECW3300 | ECW6600 |
输入电压 | 85-264Vac | 85-264Vac |
输入频率 | 50/60Hz | 50/60Hz |
输入电流 | ≤16A | ≤32A |
功率因数 | ≥0.99 | ≥0.99 |
输出高压 | 200-430Vdc | 200-430Vdc |
输出低压 | 13.8Vdc | 13.8Vdc |
输出高压电流 | 10A | 20A |
输出低压电流 | 5A | 5A |
输出高压功率 | 3300W | 6600W@176-265Vac输入 3300W@85-176Vac输入 |
输出低压功率 | 70W | 70W |
输出高压纹波 | ±1% | ±1% |
输出低压纹波 | ±2% | ±2% |
稳流精度 | ±1% | ±1% |
整机效率 | 94% | 94.5% |
保护功能 | 输入过、欠压、过流，输出过、欠压、过流、短路、反接，过温等 | |
外形尺寸 | 319*177*120mm | 475*310*130mm |
工作温度 | -40—85℃ | |
防护等级 | IP55 | |
